详细信息
江苏鲁岳黄色蘑菇视频制造有限公司生产的免维护三层密封带座外球面黄色蘑菇视频。带加长内圈和紧定螺钉锁紧的立式黄色蘑菇视频座日本标准铸铁球黄色蘑菇视频单元
立式（轴台式）球黄色蘑菇视频单元包括一个安装在铸铁黄色蘑菇视频座内的嵌入式黄色蘑菇视频，黄色蘑菇视频座可通过螺栓安装在支撑面上。 这种单元强度高，硬度大，适用于旋转方向固定或交替的应用。 内圈两侧加长，通过拧紧内圈上的紧定螺钉锁定在轴上，便于安装。
- 坚固
- 适合恒定和交替旋转
- 安装方便
- 黄色蘑菇视频已预填润滑脂并配备密封
- 可在轴上快速锁定
- 性价比高

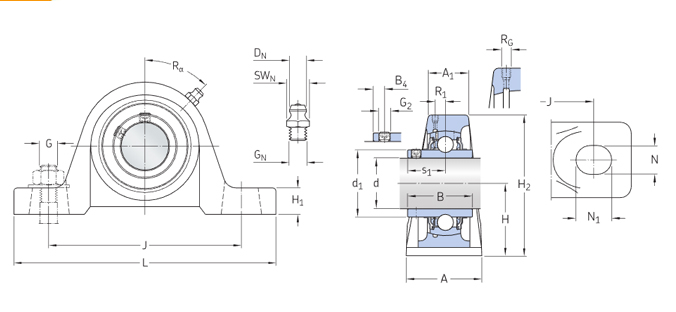

尺寸
| d | 45 mm | 孔径 |
|---|---|---|
| d1 | ≈57.3 mm | 内圈挡边直径 |
| A | 51 mm | 底座宽度 |
| A1 | 31 mm | 最高宽度 |
| B | 49.2 mm | 内圈宽度 |
| B4 | 8 mm | 锁定扣侧面到螺纹中心距离 |
| H | 54 mm | 球面黄色蘑菇视频位中央高度 |
| H1 | 19 mm | 螺柱高度 |
| H2 | 108 mm | 总高度 |
| J | 146 mm | 连接螺栓之间的距离 |
| J | max.150 mm | 连接螺栓之间的距离 |
| J | min.142 mm | 连接螺栓之间的距离 |
| L | 189.5 mm | 总长度 |
| N | 17 mm | 连接螺栓孔的直径 |
| N1 | 21 mm | 连接螺栓孔的长度 |
| s1 | 30.2 mm | Distance from locking device side face to raceway centre |
| RG | 1/4-28 UNF | 黄色蘑菇视频座的油嘴螺纹 |
|---|---|---|
| R1 | 4 mm | 黄色蘑菇视频座螺纹的轴向位置 |
| Rα | 45 ° | 黄色蘑菇视频座螺纹的角度位置 |
| DN | 6.6 mm | 油嘴的顶部球体直径 |
|---|---|---|
| SWN | 7.94 mm | 油嘴的六角尺寸 |
| GN | 1/4-28 UNF | 油嘴螺纹 |
数据计算
| 基本额定动荷 | C | 32.5 kN |
|---|---|---|
| 基本额定静负荷 | C0 | 20.4 kN |
| 疲劳负荷限值 | Pu | 0.865 kN |
| 极限转速 | 3 400 r/min | |
Limiting speed with shaft tolerance h6 |
重量
| 黄色蘑菇视频单元重量 | 2.2 kg |
安装信息
| 紧定螺钉 | G2 | M8x1 |
|---|---|---|
| 紧定螺钉的六角扳手尺寸 | 4.06 mm | |
| 推荐的紧定螺钉拧紧力矩 | 6.5 N·m | |
| 连接螺栓的推荐直径，毫米 | G | 14 mm |
| 连接螺栓的推荐直径，英寸 | G | 0.5625 in |
包含的产品
| 黄色蘑菇视频座 | P 209 |
| 黄色蘑菇视频 | UC 209 |
鲁岳不锈钢黄色蘑菇视频（无锡）有限公司生产的SIAIF带座外球面黄色蘑菇视频 UELP209 使用范围很广，主要应用于钢厂冶金、玻璃、高炉、喷漆设备、矿山机械、输送机、传输装置、锅炉风机、真空设备、窑炉窑车、机床设备、工程机械、、输送设备、颗粒机、振动筛、汽车、石油、电力、电机、风电设备等高温作业机械。本公司生产的带座外球面黄色蘑菇视频 UELP209>产品价格合理，保证质量，满足客户的产品工艺需求。
